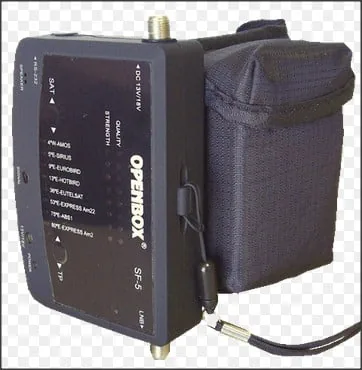

Прошить OpenBox SF-5

snap2b2014-11-072bat2b15-34-10 Как прошить openbox SF-5.



Программа для прошивки SF 5  (ЗДЕСЬ)  Файл для прошивки, редактировать по своему усмотрению (ЗДЕСЬ)

1. Подключите SF5 кабелем для замены ПО (идёт в комплекте) к RS-232 вашего компьютера.

2. Откройте программу Openbox_SF-5_tools

3. Выберите номер ком порта (рис.1)

4. Нажмите кнопку “Upload” (рис.2)

5. В течении 4-5 сек. включите питание прибора, не дожидаясь окна сообщения программы Openbox_SF-5_tools

6. Ожидайте окончания процесса считывания настроек (рис.2)

7. Нажав кнопку выбора номер спутника, выберите нужный (в приборе данные соответствуют списку ниже)

и два раза кликнув мышкой по значению войдите в режим редактирования (рис.3)

8. Сохраните полученный новый файл в формате *.xml

9. Откройте его нажав кнопку “Open” (рис.4)

10. Отправьте в прибор данные нажав кнопку “Download” (рис. 5)

L – нижний диапазон – 10700-11700 MHz – LO 9750

H – верхний диапазон –  11700-12750 MHz – LO 10600

Как прошить OpenBox SF 5:

snap2014-03-18at18-13-00
рис. 1

snap2014-03-18at18-13-17
рис.2
snap2014-03-18at18-13-34

рис. 3

snap2014-03-18at18-13-54

рис.4


snap2014-03-18at18-14-07
