Схема нуль модемного кабеля

snap2b2014-11-102bat2b13-46-12

Схема нуль модемного кабеля. Для прошивки ресивера мы часто используем этот кабель, купить его можно в радио магазине, но его там может и не быть, а больше такой кабель не где и не купишь, зато сами разъёмы в радио магазинах обычно купить не проблема, а дальше нужен всего-лишь провод, который точно большого труда не составит купить. И теперь дело за вами, требуется спаять этот кабель самому, это совсем не трудно даже для тех кто паяльник держит в руках третий раз в жизни.

BISS КЛЮЧИ “Скачать”

snap2b2014-11-102bat2b13-45-12

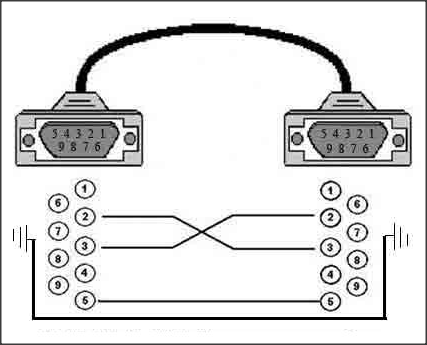

Вот схема, как на ней видно требуется спаять только всего-лишь три провода. Это берём первый провод и паяем его на ножку разъёма №2 а на другой разъём этот провод паяем на ножку разъёма №3, следующий провод паяем на оборот, паяем на ножку разъёма №3 а другой его конец на №2 как на рисунке, провода получаются накрест. И третий провод паяем одинаково к двум разъёмам на №5 с двух сторон, опять – же как на рисунке. Вот и всё, ваш кабель готов для прошивки спутниковых ресиверов.
