OpenBox SF-5

OpenBox SF-5 портативный прибор для настройки спутниковых тарелок



 Основные характеристики и возможности прибора OPENBOX SF 5:

- малый вес и габариты;
- возможность крепления на руку, оставляя ее свободной для других работ;






- наличие портативного блока питания (8 аккумуляторов формата АА покупаются отдельно);
- наличие в поставке зарядных адаптеров для блока питания от сети 220 В 50 Гц и 12 В от прикуривателя автомобиля;




- визуальная и звуковая сигнализация об уровне принимаемого сигнала;
- память настроек на 8 спутниковых позиций по 4 транспондера в каждой (количество спутников можно увеличить, используя на 2 транспондера одной позиции один спутник, а на следующие два транспондера – другой)
- 8-ми сегментные индикаторы уровня и качества сигнала;
- высокая скорость реакции прибора на поворот антенны или конвертера;
- простота и надежность;

- наличие возможности обновления с компьютера параметров транспондеров.



Как прошить OpenBox SF-5




Программа для прошивки SF 5 (ЗДЕСЬ
Файл для прошивки, редактировать по своему усмотрению (ЗДЕСЬ
1. Подключите SF5 кабелем для замены ПО (идёт в комплекте) к RS-232 вашего компьютера.
2. Откройте программу Openbox_SF-5_tools

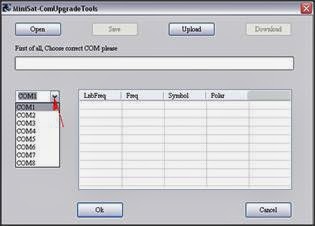

3. Выберите номер ком порта (рис.1)

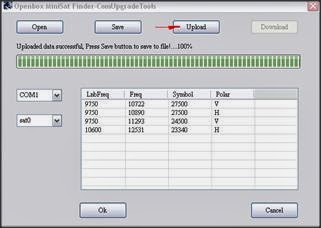

4. Нажмите кнопку "Upload" (рис.2)
5. В течении 4-5 сек. включите питание прибора, не дожидаясь окна сообщения программы Openbox_SF-5_tools
6. Ожидайте окончания процесса считывания настроек (рис.2)
7. Нажав кнопку выбора номер спутника, выберите нужный (в приборе данные соответствуют списку ниже)

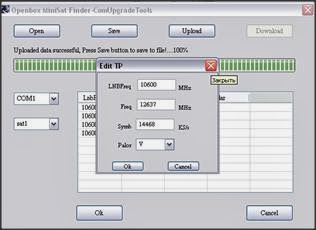

и два раза кликнув мышкой по значению войдите в режим редактирования (рис.3)
8. Сохраните полученный новый файл в формате *.xml
9. Откройте его нажав кнопку "Open" (рис.4)
10. Отправьте в прибор данные нажав кнопку "Download" (рис. 5)

L - нижний диапазон - 10700-11700 MHz - LO 9750
H - верхний диапазон -  11700-12750 MHz - LO 10600




Как прошить OpenBox SF 5

рис. 1

рис.2
 рис. 3



 рис.4
