Прошивка JTAG - ом тюнера ORTON 4060 CX plus

Прошивка   JTAG   - ом тюнера ORTON 4060  CX plus


Прошивал тюнер ORTON 4060 CX плюс через JTAG , шил именно оригинал.
Для этого нужна программа EJTAG _ TT _1.0.6.12. или EJTAG_TT_1.0.6.14. мне больше понравилась (1,0,6,12)




Также если у вас система на компьютере Windows XP то вам понадобится поставить На Компьютер драйвер givieo . SYS

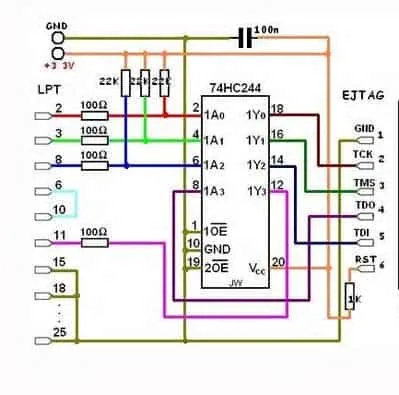

А также понадобится шнур LPT его я спаял сам, по схеме найденной в интернете.

Выбрал именно эту схему потому, что за неё прочитал больше положительных отзывов по JTAG -гу глобоподобных.


А главное нету ограничения в длине шнура, (я использовал метровый длинны шнур). В шнуре На резисторах схемка Простая НО ВЕЗДЕ указывается ЕГО ограничения в длине, по разным данным от 3-4 см. до 20-30 см. максимум, это меня не устраивало, по этому и выбрал именно эту схему на микросхеме. Хочу сразу обратить внимание на то, что меня озадачило в этой простенькой схемке так как я не инженер и пайкой схем занимаюсь очень редко, (да и на форумах тоже частенько люди задают эти вопросы) в LPT разъёме от 18 до 25 ножки на схеме стоят точки это подряд спаянные ножки, и самое главное, дополнительное питание 3,3 В его кто откуда берёт, можно его брать то материнской платы ресивера, именно от стабилизатора напряжения, можно использовать батарейку 2032, я использовал 9 V крону, пустил её через кренку и на выходе получил 3,3 V . Естественно если использовать будете батарейки, то нужно поставить тумблер, чтобы отключать батарейку после использования шнура.


Когда шнур уже сделан подпаиваем его на главную плату тюнера, согласно распиновке. Показано на рисунке в низу, где нужно подпаивать или подсоединять. После, подсоединяете шнура до компьютера и запускаем программу,  EJTAG_TT_1.0.6.14.   Снимаете  джампер  (джампер это перемычка, обведена на рисунке и подписана. На самой плате джампер подписан  JP 1) затем включаем ресивер в сеть и ставим джампер назад.







Запущенная программа EJTAG_TT_1.0.6.14.  начинаем её корректировать для тюнера ORTON 4060 CX плюс

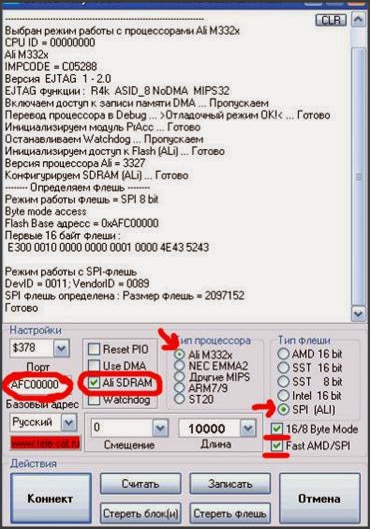

Вот как это показано на рисунке обведено и указано подчёркнуто красным. Порт стоит по умолчанию, если у вас он менялся на компьютере то и в настройках программы нужно поменять. Базовый адрес так как обведено. Галочку на Али CDRAM . Тип процессора указан. Тип флеши тоже показан какой. (Типы флеши если что пробуете разные) И ниже тоже поставьте две галочки. Затем нажмите кнопку КОННЕКТ. Если всё правильно, то в окне у вас должно появится сводка о вашем тюнере и если совпадут все настройки то в низу четыре кнопки считать, записать .... Должны стать активными, это означает что всё правильно и можно переходить к следующему шагу, прописать флеш память.




В флеш память можно записать сам загрузчик и по очереди кидать блоки прошивки, но я над этим не замарачивался и не советую вам, программа умная в неё лучше кинуть сразу весь дамп целиком, она сама удалит ненужные блоки и возьмёт их из дампа.


Жмём записать, выбираем разрешение ABC , указываем путь к заранее приготовленному дампу и соглашаемся. В низу программы стартует полоса загрузки. Шьётся  JTAG -ом долго в среднем часа пол.




Дождавшись когда в низу полоса дойдёт до 100%, отключаем, программу, тюнер, отсоединяем шнур, и ОБЯЗАТЕЛЬНО пере прошиваем   тюнер этим дампом через ком Порт. ТЕПЕРЬ ВСЁ!
